汽车CAN总线终端电阻标准值解析及实际应用
随着汽车电子技术的不断发展，CAN（Controller Area Network）总线技术在汽车行业中的应用越来越广泛，CAN总线作为一种高速、多主、多从、差分传输的通信总线，能够实现汽车内部各个电子控制单元（ECU）之间的数据交换，而在CAN总线系统中，终端电阻的设置对于确保通信的稳定性和可靠性至关重要,本文将详细介绍汽车CAN总线终端电阻的标准值及其在实际应用中的重要性。
什么是CAN总线终端电阻？
CAN总线终端电阻是指在CAN总线的两端分别接入的电阻，其作用是消除信号反射，提高通信质量，在CAN总线上，信号传输是通过差分的方式进行的，即通过两个相反方向的信号线传输相同的数据，以此来提高抗干扰能力和传输距离，由于信号线本身的特性，信号在传输过程中会产生反射，如果不设置终端电阻,反射信号会干扰正常通信。
汽车CAN总线终端电阻的标准值

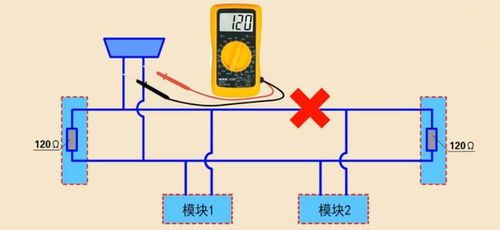

根据ISO 11898标准，汽车CAN总线的终端电阻标准值为120Ω，这个值是在保证信号传输稳定性和可靠性的前提下，通过实验得出的最佳值，在实际应用中，为了保证通信质量,应严格按照标准值设置终端电阻。
CAN总线终端电阻的实际应用
确保通信质量
设置正确的终端电阻是保证CAN总线通信质量的关键，当终端电阻不符合标准值时，可能会导致通信中断、数据错误等问题，在设计和安装CAN总线系统时,必须严格按照标准值设置终端电阻。
防止信号反射
在CAN总线上，信号传输过程中会产生反射，如果终端电阻设置不正确，反射信号会干扰正常通信，通过设置标准值的终端电阻，可以有效防止信号反射,提高通信质量。
提高抗干扰能力
CAN总线在汽车内部应用广泛，容易受到电磁干扰，通过设置正确的终端电阻，可以提高CAN总线的抗干扰能力,确保通信的稳定性。
适应不同长度和速度的CAN总线
在实际应用中，CAN总线的长度和速度可能有所不同，通过调整终端电阻的值，可以适应不同长度和速度的CAN总线,提高通信质量。
汽车CAN总线终端电阻的标准值为120Ω，这是在保证通信质量、防止信号反射、提高抗干扰能力等方面综合考虑得出的最佳值，在实际应用中，应严格按照标准值设置终端电阻，以确保CAN总线通信的稳定性和可靠性，还需注意CAN总线系统的设计和安装,确保通信质量。
